Toyota Corolla E150 Riparazione centralina airbag

Cos'è una centralina airbag Toyota Corolla E150?

La centralina airbag Toyota Corolla E150 è l'unità di sicurezza centrale del vostro veicolo, che in caso di incidente attiva in modo mirato tutti i sistemi di ritenuta dei passeggeri come airbag e pretensionatori. Monitora continuamente i sensori di impatto, memorizza i dati importanti di incidente e diagnostici ed garantisce il corretto funzionamento di tutti i moduli di sicurezza nella Toyota Corolla E150. È indispensabile per la sicurezza dei passeggeri.

Questa unità di controllo elettronica, nota anche come SRS-ECU, analizza permanentemente le informazioni fornite dai vari sensori del veicolo. In caso di collisione, la centralina decide in millisecondi il corretto azionamento dei sistemi di sicurezza passivi.

Un corretto funzionamento della centralina airbag è essenziale per garantire la massima sicurezza a tutti gli occupanti del veicolo. Senza una centralina funzionante, gli airbag non possono attivarsi in caso di emergenza.

Perché la centralina airbag Toyota Corolla E150 è difettosa?

Una centralina airbag Toyota Corolla E150 può essere difettosa perché dopo un incidente memorizza i dati di crash, che richiedono una reinizializzazione, oppure perché i componenti elettronici si guastano con il tempo. Le cause frequenti sono errori nei circuiti interni, sovratensioni o infiltrazione di umidità, che possono portare a un malfunzionamento dei sistemi di sicurezza. Un difetto si manifesta spesso con la spia airbag accesa nel cruscotto.

Dopo un incidente, la centralina airbag è bloccata perché memorizza i dati di crash in modo definitivo nella memoria interna. Questo blocco serve per la sicurezza ed evita un'attivazione involontaria.

Altre cause di difetto possono essere errori software o problemi con l'alimentazione elettrica, che compromettono la funzionalità del modulo. Per questo è essenziale una diagnosi professionale.

Codici errore comuni nella riparazione della centralina airbag Toyota Corolla E150

Nella riparazione della centralina airbag Toyota Corolla E150 si verificano codici errore specifici che indicano direttamente problemi della centralina stessa, anziché dei sensori o di altri componenti. Questi codici richiedono spesso una diagnosi mirata ed una riparazione della centralina airbag per ripristinare la piena funzionalità del sistema di sicurezza ed eliminare la spia airbag accesa.

Ecco i codici errore rilevanti e verificati specifici della centralina, che riguardano la centralina airbag (Airbag ECU):

• B1000 → Errore di comunicazione della centralina → Connessione del segnale dell'Airbag-ECU disturbata.
• B1920 → Cortocircuito nell'airbag posteriore sinistro (P/T) - Circuito → Errore nel circuito di accensione dell'airbag, proveniente dalla centralina.
• B1921 → Interruzione nell'airbag posteriore sinistro (P/T) - Circuito → Connessione mancante nel circuito di accensione dell'airbag, segnalata dall'ECU.
• B1922 → Cortocircuito a massa nell'airbag posteriore destro (P/T) - Circuito → Connessione indesiderata a massa nel circuito di accensione, registrata dalla centralina airbag.
• B1923 → Cortocircuito a batteria (12V) nell'airbag posteriore destro (P/T) - Circuito → Errore di collegamento diretto della corrente nel circuito di accensione dell'airbag.
• B1925 → Cortocircuito nell'airbag posteriore destro (PIT) - Circuito → Cortocircuito generale nel circuito di accensione dell'airbag della centralina.
• B1926 → Interruzione nell'airbag posteriore destro (P/T) - Circuito → Circuito aperto nel sistema di accensione dell'airbag, riconosciuto dall'ECU.
• B1927 → Cortocircuito a massa nell'airbag posteriore destro (P/T) - Circuito → Connessione a massa difettosa nel circuito di accensione dell'airbag.
• B1928 → Cortocircuito a batteria nell'airbag posteriore destro (P/T) - Circuito → Tensione diretta sul circuito di accensione dell'airbag.

Questi codici vengono letti con uno strumento diagnostico OBD-II speciale in grado di elaborare i codici B specifici di Toyota. Un'analisi precisa dell'errore è essenziale per la riparazione della centralina airbag Toyota Corolla E150.

Quali numeri di parte nella riparazione della centralina airbag Toyota Corolla E150?

Per la riparazione della centralina airbag Toyota Corolla E150, i numeri di parte OEM esatti sono fondamentali, poiché questi moduli sono codificati specificamente per il veicolo ed garantiscono la compatibilità. Esistono diversi numeri di parte originali di Toyota ed dei suoi fornitori come TRW o Autoliv, verificati per i modelli degli anni di produzione circa 2006–2012 e devono assolutamente essere controllati per un corretto cambio o riparazione.

Un cambio o una riparazione dovrebbe essere effettuato esclusivamente con i numeri di parte esattamente compatibili, per garantire la funzionalità del sistema di sicurezza. Le centraline airbag non sono universalmente compatibili.

Ecco i numeri di parte della centralina airbag verificati ed sicuri per la Toyota Corolla E150 (nonché modelli correlati ed compatibili):

• 89170-12160 (Toyota – Centralina airbag OEM originale)
• 89170-02180 (TRW – Centralina airbag OEM originale, fornitore)

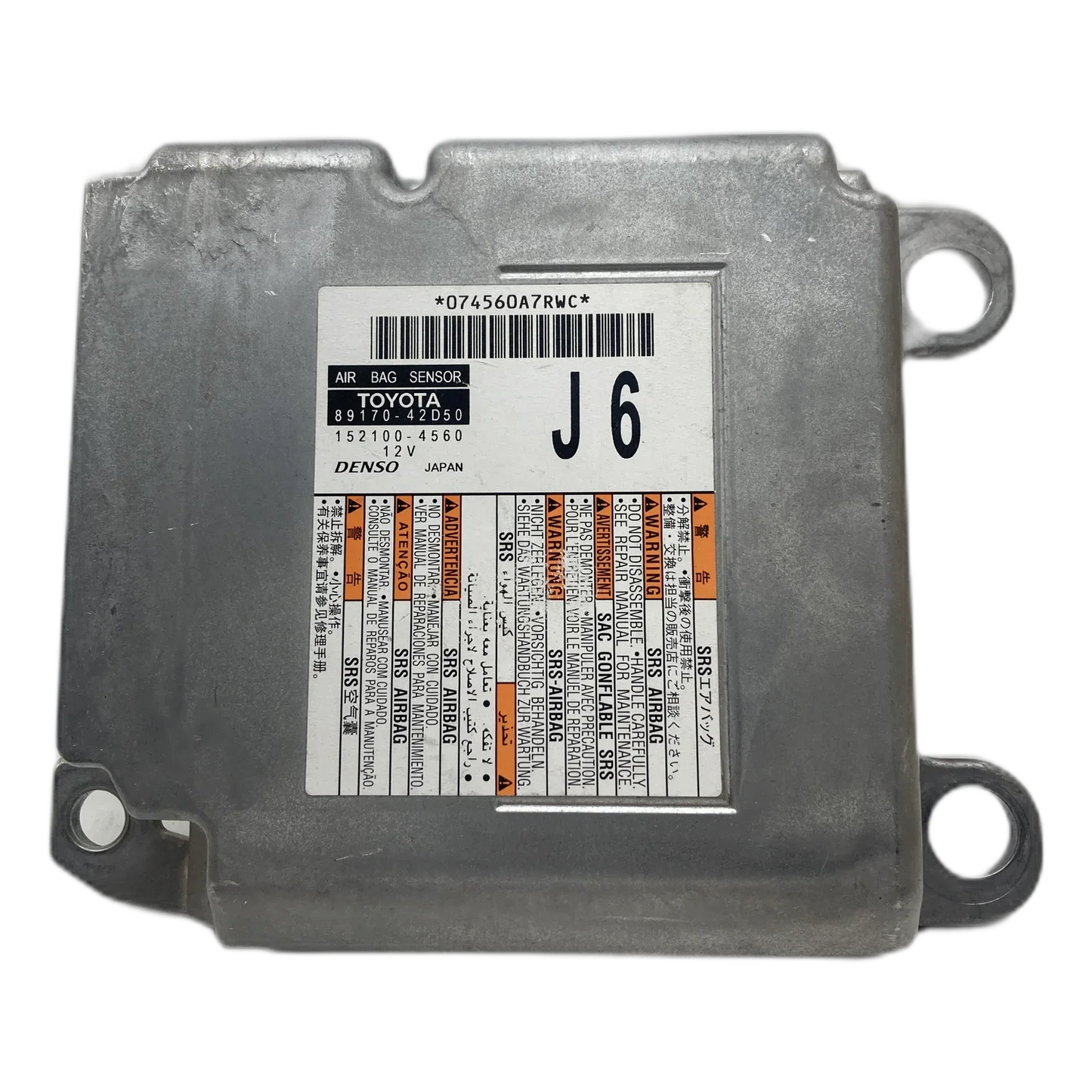

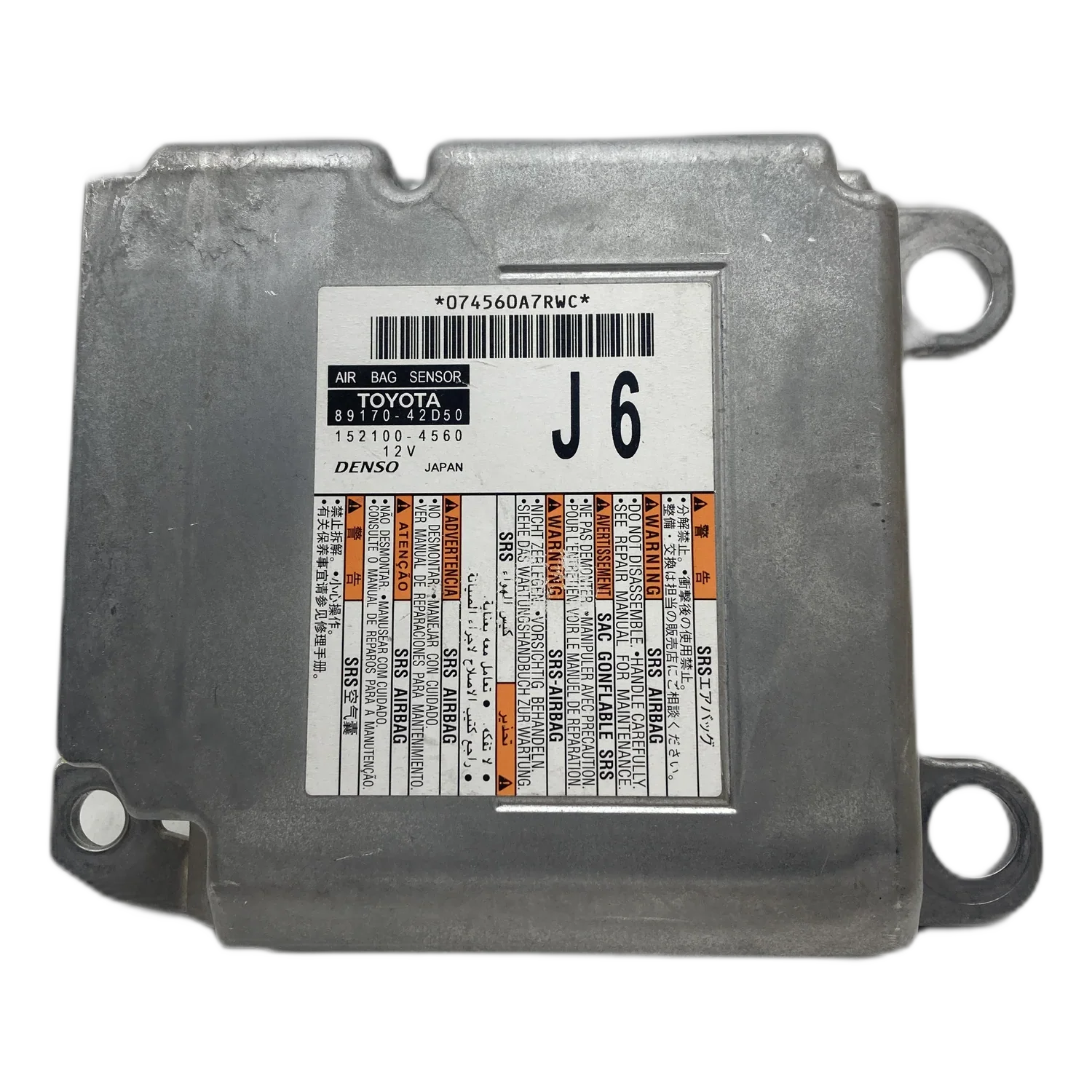

• 89170-42D50 (Toyota / Fornitore – Centralina airbag OEM originale)
• 152100-4560 (Autoliv – Numero OEM originale, fornitore per 8917042D50)
• 89170-0F042 (Toyota – Centralina airbag OEM originale, anche per serie correlate)
• 85942-12010 (Toyota – Centralina airbag OEM originale, anche per serie correlate)
• 89170-02N50 (Toyota – Centralina airbag OEM originale, anche per modelli Corolla successivi)

Indicare il numero di parte corretto è il primo passo per una diagnosi di successo ed esecuzione della riparazione della centralina airbag Toyota Corolla E150.

Funzionamento della centralina airbag Toyota Corolla E150

La centralina airbag Toyota Corolla E150 è il cuore del sistema di protezione dei passeggeri ed analizza continuamente i dati dai sensori di impatto per azionare in frazioni di secondo gli airbag ed i pretensionatori necessari in caso di collisione. Effettua inoltre un'autodiagnosi dell'intero sistema e segnala gli errori tramite la spia luminosa.

Il modulo memorizza i dati di crash importanti nell'EEPROM interno, che possono essere letti dopo un incidente per la diagnosi. Questi dati devono essere cancellati dopo la riparazione affinché la centralina sia nuovamente pronta all'uso.

La centralina comunica via CAN-Bus con le altre centraline del veicolo ed monitora continuamente lo stato del sistema airbag per garantire la massima sicurezza.

Montaggio e posizione della centralina airbag Toyota Corolla E150

La centralina airbag Toyota Corolla E150 è solitamente montata centralmente nel pavimento del veicolo sotto la consolle centrale o i sedili anteriori, per garantire una misurazione precisa delle forze di impatto. La sua posizione è decisiva per il corretto funzionamento del riconoscimento dell'impatto ed l'attivazione sicura degli airbag.

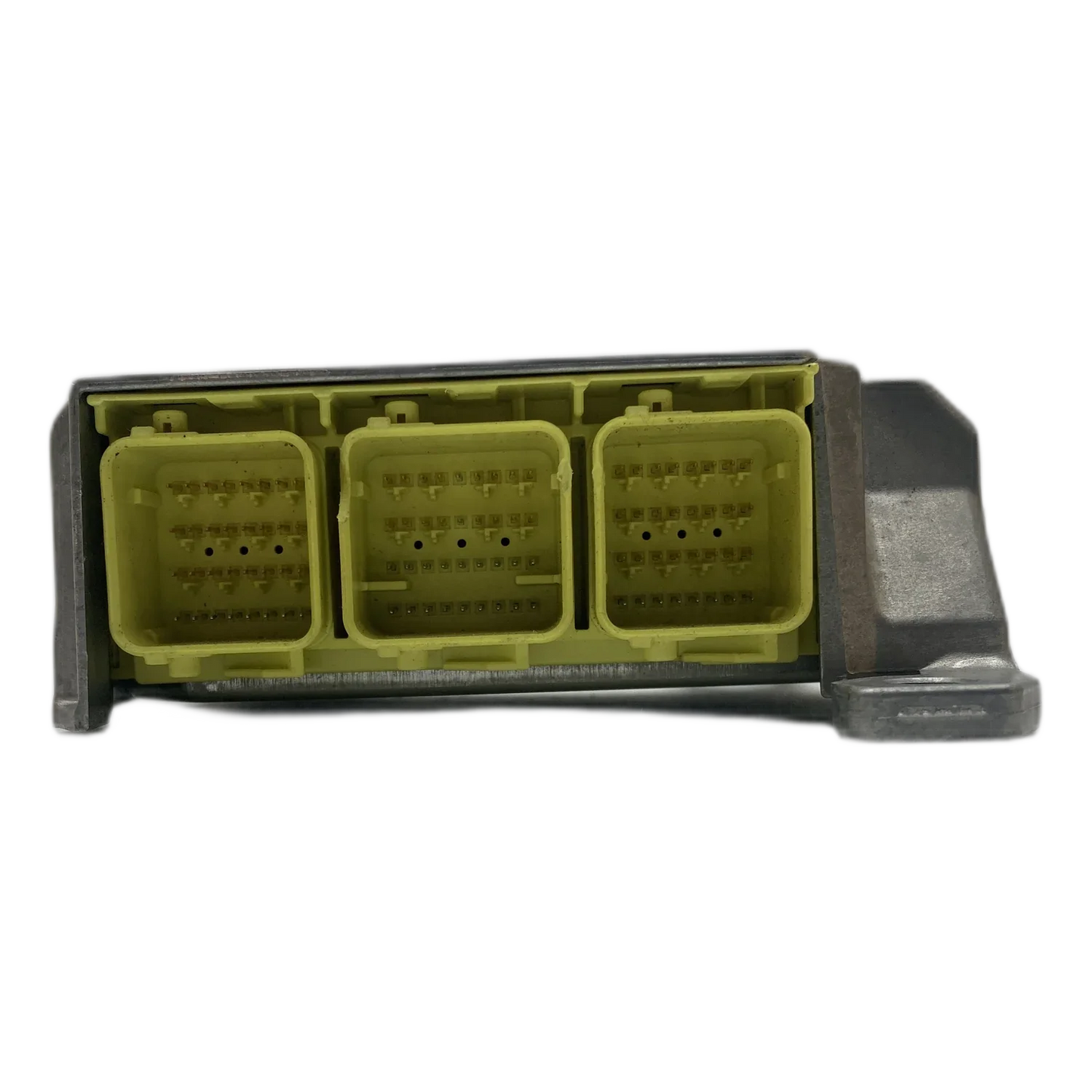

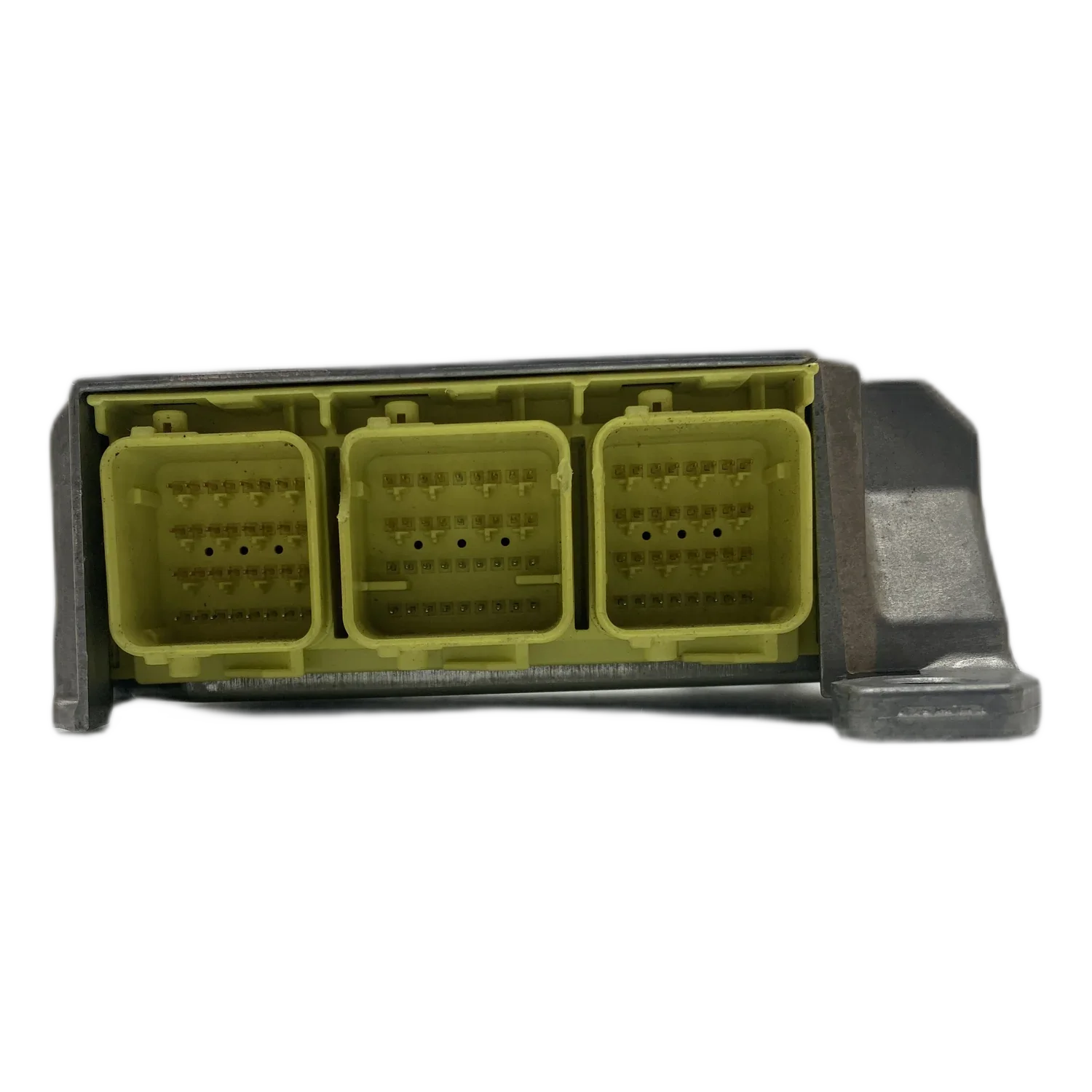

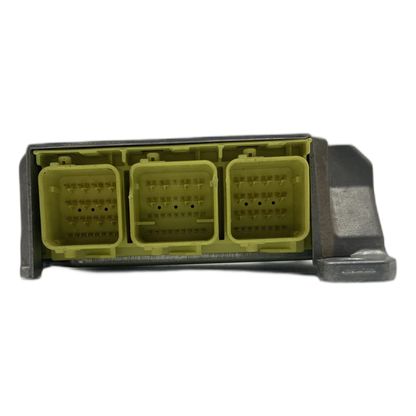

L'accesso alla centralina richiede spesso la rimozione della consolle centrale o dei sedili, il che richiede una manipolazione attenta. È collegata con connettori multipli al CAN-Bus, alla batteria del veicolo, ai circuiti di accensione degli airbag ed dei pretensionatori, nonché ai vari sensori di impatto.

Durante il montaggio ed lo smontaggio è assolutamente necessario rispettare le istruzioni del produttore ed le linee guida di sicurezza, poiché il sistema è estremamente sensibile.

Vantaggi della riparazione della centralina airbag Toyota Corolla E150

La riparazione di una centralina airbag Toyota Corolla E150 offre un'alternativa economica ed ecologica al costoso acquisto di un nuovo pezzo, specialmente se il difetto è dovuto ai dati di crash memorizzati. Attraverso una corretta revisione, il modulo originale può essere reso nuovamente completamente funzionante, senza che sia necessaria una nuova codificazione per il veicolo.

Una riparazione consente di mantenere la codificazione originale ed la programmazione del numero di telaio della centralina. Ciò consente di risparmiare tempo ed i costi aggiuntivi che si verrebbero a sostenere con la riprogrammazione di un pezzo di ricambio.

Inoltre, la riparazione è spesso molto più veloce rispetto all'acquisizione di un nuovo pezzo originale, il che riduce notevolmente il tempo di inattività della vostra Toyota Corolla E150 ed protegge l'ambiente.
