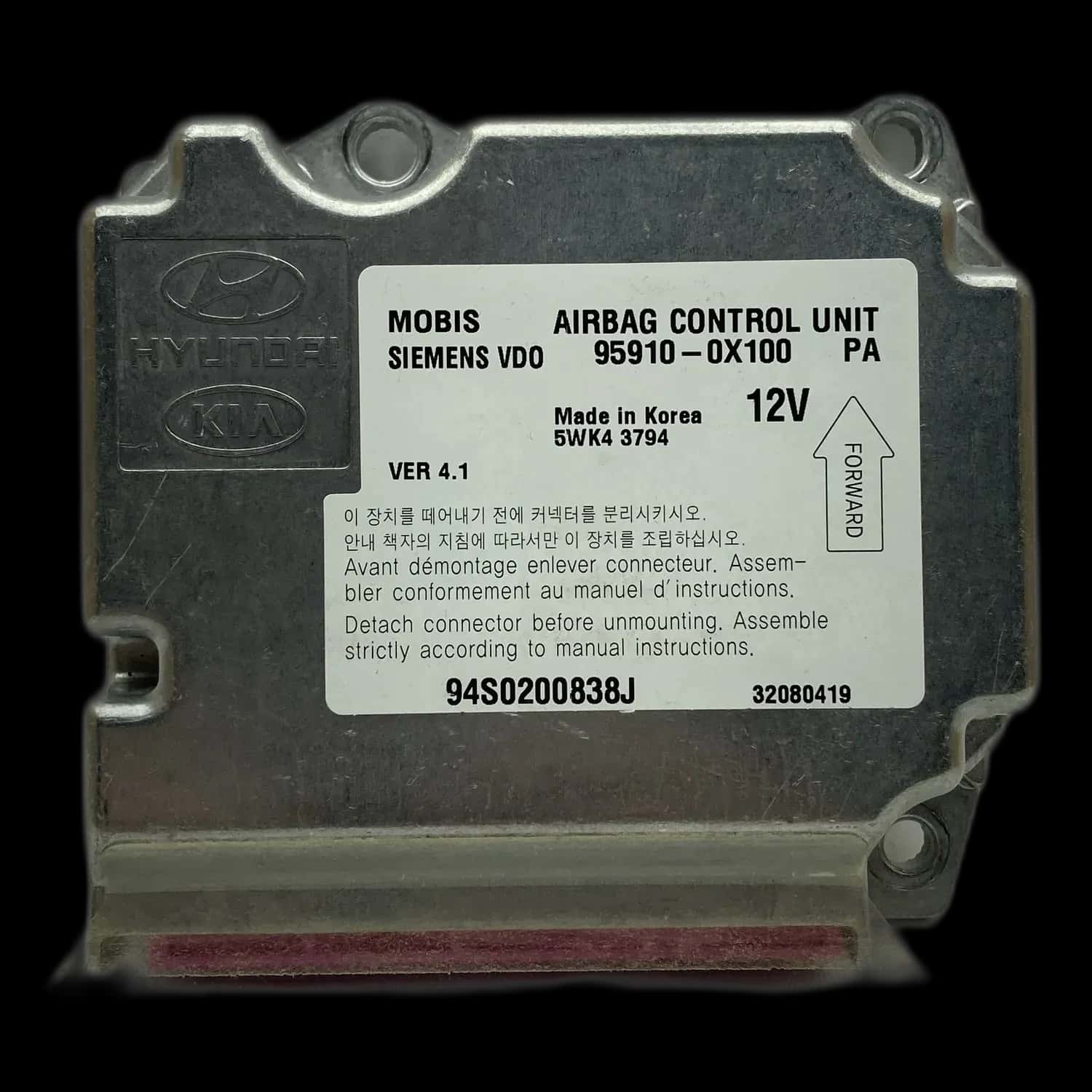

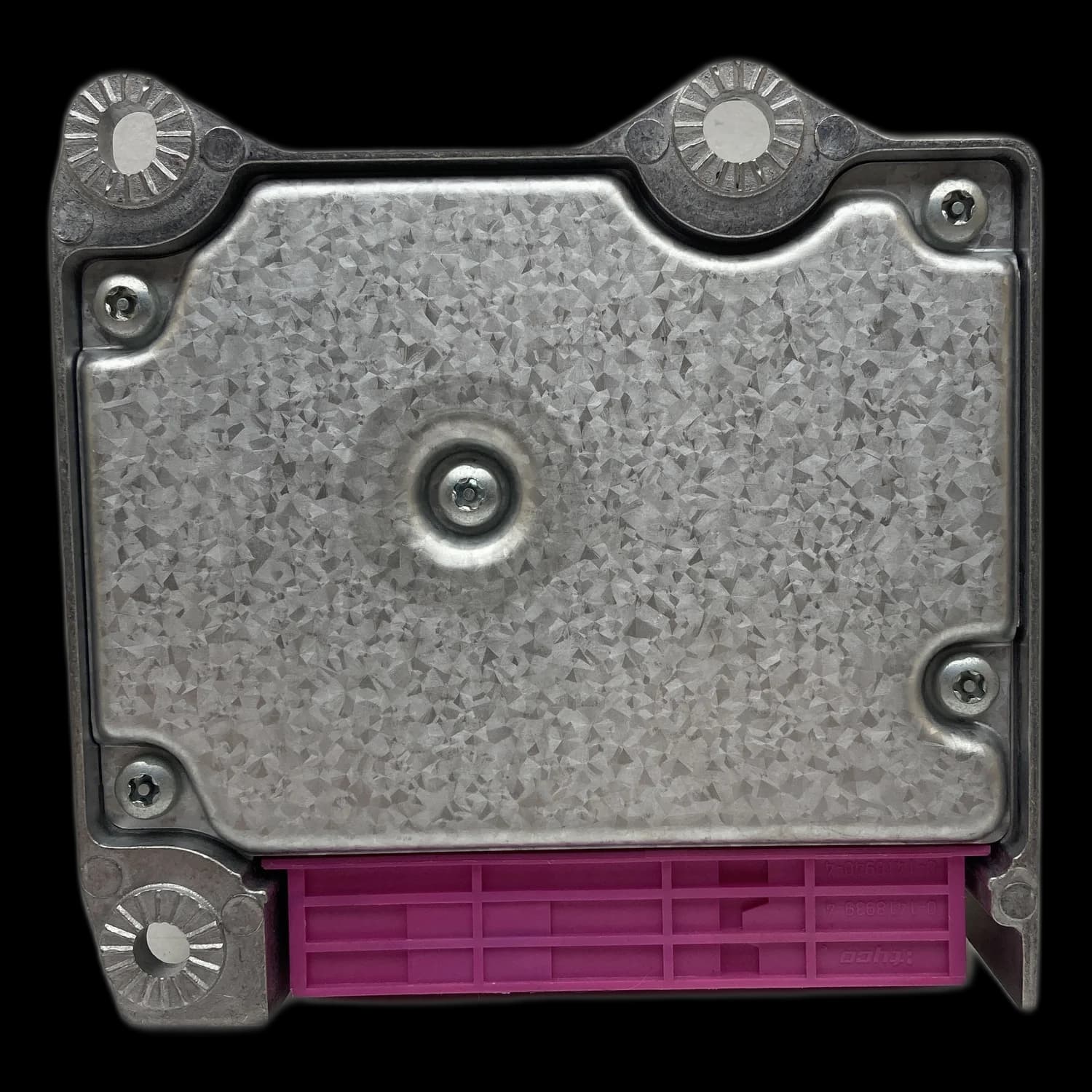

Centralina airbag con codice ricambio 95910-0X100

Quale funzione ha la centralina airbag 95910-0X100?

La centralina airbag con il numero di parte 95910-0X100 è l'unità di controllo centrale del sistema di protezione degli occupanti (SRS) in diverse utilitarie Hyundai. Analizza costantemente i dati dei sensori di crash ed è responsabile di attivare in modo mirato gli airbag e i pretensionatori delle cinture nel momento giusto in caso di incidente, per proteggere gli occupanti.

In quanto modulo SRS (Supplemental Restraint System), questa centralina costituisce il cervello del sistema di sicurezza passiva. Comunica tramite il bus CAN con altre centraline del veicolo per ricevere dati rilevanti come velocità e decelerazione e per segnalare lo stato del sistema al quadro strumenti.

La funzione principale consiste nell'interpretare i segnali dei sensori di accelerazione del veicolo. Quando vengono superate soglie definite che indicano una collisione, la centralina invia gli impulsi di accensione ai relativi gruppi pirotecnici degli airbag e dei pretensionatori.

Inoltre la centralina 95910-0X100 esegue autotest continui. Monitora tutti i componenti collegati del sistema di ritenuta, come i sensori, i circuiti di accensione e l'elettronica interna. Ogni guasto rilevato viene salvato nella memoria guasti e segnalato dall'accensione della spia dell'airbag.

Perché la centralina 95910-0X100 si guasta?

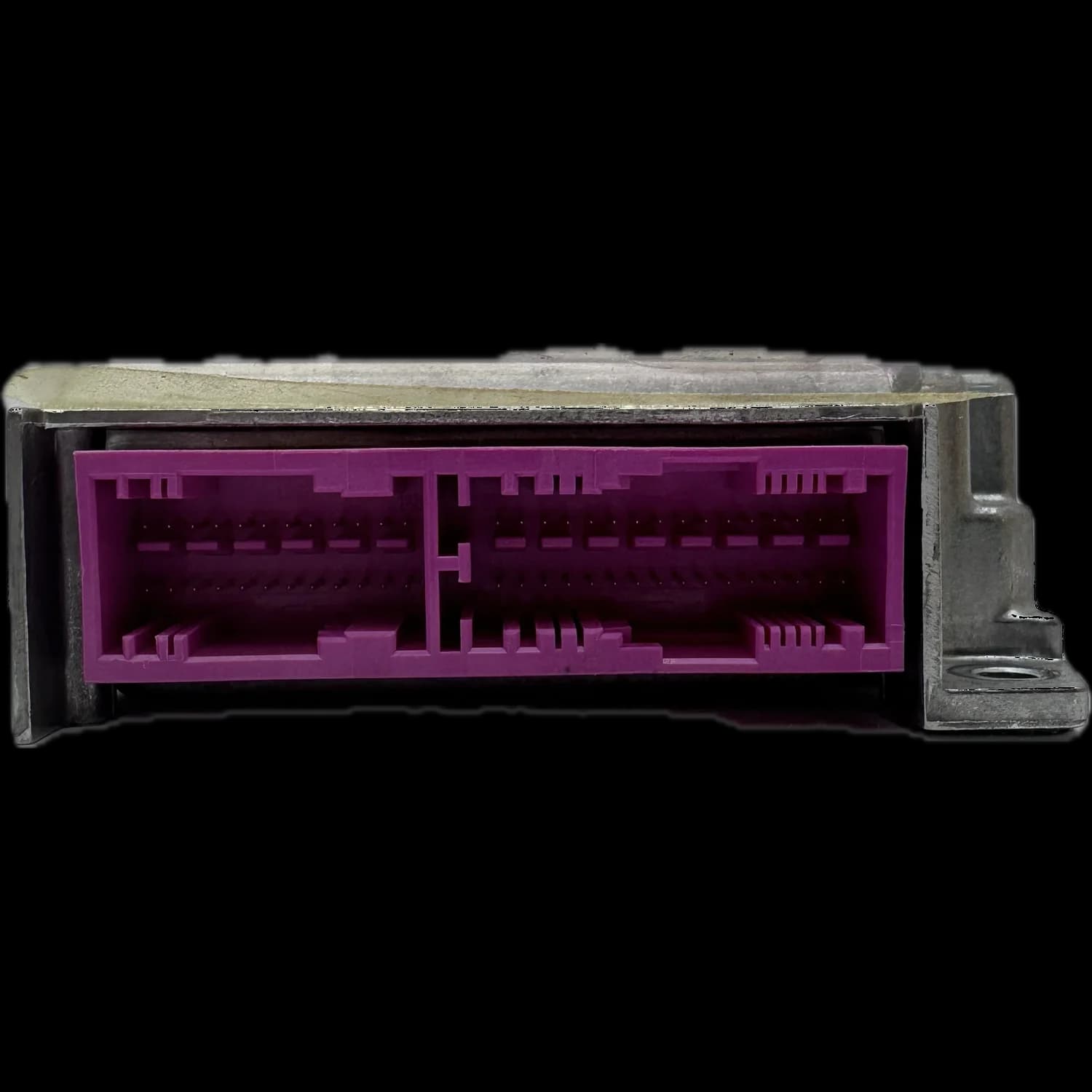

La causa più frequente di un malfunzionamento della centralina 95910-0X100 è la memorizzazione di dati di crash nella memoria interna (EEPROM) dopo un incidente. Oltre a ciò, anche difetti elettronici interni a componenti come condensatori, resistori o chip di memoria, nonché la corrosione dei connettori, possono causare un guasto.

Dopo una collisione, anche lieve, in cui gli airbag non si sono attivati, la centralina salva i cosiddetti "dati di crash" o "dati di evento". Questi dati bloccano il modulo per motivi di sicurezza, il che si manifesta con una spia dell'airbag accesa in modo permanente. Questa condizione non può essere ripristinata con uno strumento di diagnosi convenzionale.

Un'altra causa di guasto sono i difetti dei componenti elettronici sulla scheda, dovuti all'età o a influenze esterne. L'umidità può causare corrosione dei piedini di collegamento, mentre le oscillazioni di tensione nella rete di bordo possono danneggiare componenti come fusibili, MOSFET o gli stessi chip di memoria.

Un controllo visivo da parte di un tecnico può spesso fornire già le prime indicazioni, ad esempio su danni da acqua o danni meccanici all'alloggiamento. La causa esatta richiede però un'analisi elettronica approfondita della scheda e la lettura della memoria interna con apparecchiature specializzate.

Come riconoscere un difetto del 95910-0X100?

Una centralina airbag 95910-0X100 difettosa si manifesta principalmente con la spia dell'airbag nel quadro strumenti accesa in modo permanente o lampeggiante a intermittenza. Inoltre la memoria guasti spesso non può essere cancellata e la centralina segnala codici di errore interni o dati di crash memorizzati, che indicano un blocco.

Il segnale più inequivocabile è la spia di controllo SRS accesa dopo l'avviamento del motore. Il sistema segnala così di aver rilevato un guasto e che, in caso di incidente, potrebbe non funzionare correttamente.

Se l'officina tenta di cancellare la memoria guasti con uno strumento di diagnosi OBD standard, il messaggio di errore spesso ricompare immediatamente. Vengono spesso emessi codici di errore che indicano un "errore interno della centralina" o un "evento di crash memorizzato" e rendono necessaria una riparazione esterna.

Anche dopo aver scollegato la batteria del veicolo e un successivo tentativo di reset, il guasto persiste. Questo è un forte indizio che la causa non fosse temporanea, ma sia memorizzata in modo permanente nella memoria della centralina oppure si tratti di un difetto hardware.

In quali veicoli è montata la centralina 95910-0X100?

La centralina airbag con il numero di parte 95910-0X100 è utilizzata principalmente in diverse utilitarie del marchio Hyundai. Ne fanno parte in particolare i modelli i10, Grand i10 e Xcent, relativi a più generazioni e anni di produzione. Airbag24 ripara questo modulo specifico per tutti i veicoli interessati.

Nello specifico questa centralina si trova nei seguenti modelli e serie Hyundai:

Hyundai i10: Interessate sono la prima generazione (PA, anno di costruzione 2008-2010) e il relativo restyling (PA Facelift, 2011-2013). Anche la seconda generazione (IA, 2013-2016) e il relativo restyling (IA Facelift, 2017-2019) utilizzano questo modulo.

Hyundai Grand i10: Il modello della serie BA è anch'esso equipaggiato con la centralina 95910-0X100.

Hyundai Xcent: Per la versione berlina Xcent della serie BA (2014-2022) questa centralina è anch'essa indicata.

Come viene riparata professionalmente la centralina 95910-0X100?

Presso Airbag24 la riparazione della centralina 95910-0X100 segue un processo standardizzato. Dopo un controllo di ingresso, i dati di crash memorizzati vengono cancellati dall'EEPROM e l'elettronica viene verificata per individuare componenti difettosi. Dopo il ripristino il modulo viene testato su un banco di prova, per garantirne la piena funzionalità.

Dopo l'invio della centralina smontata ad Airbag24 viene prima eseguita una diagnosi completa del guasto. I tecnici leggono la memoria guasti interna per individuare la causa esatta, cioè se si tratta di dati di crash o di un difetto elettronico.

Il cuore della riparazione consiste nel rimuovere i dati di crash memorizzati nella memoria EEPROM o flash con apparecchiature di programmazione specifiche (reset). Parallelamente si effettua un controllo visivo e un'analisi elettronica della scheda, per individuare componenti SMD, fusibili o condensatori danneggiati e sostituirli se necessario.

Infine ogni centralina riparata viene sottoposta a un rigoroso test funzionale. In questo test si simula la corretta comunicazione tramite il bus CAN e il funzionamento privo di errori dei circuiti interni. Solo dopo il test superato il dispositivo viene rilasciato per la spedizione di ritorno, con 2 anni di garanzia legale di conformità sulla riparazione effettuata.
