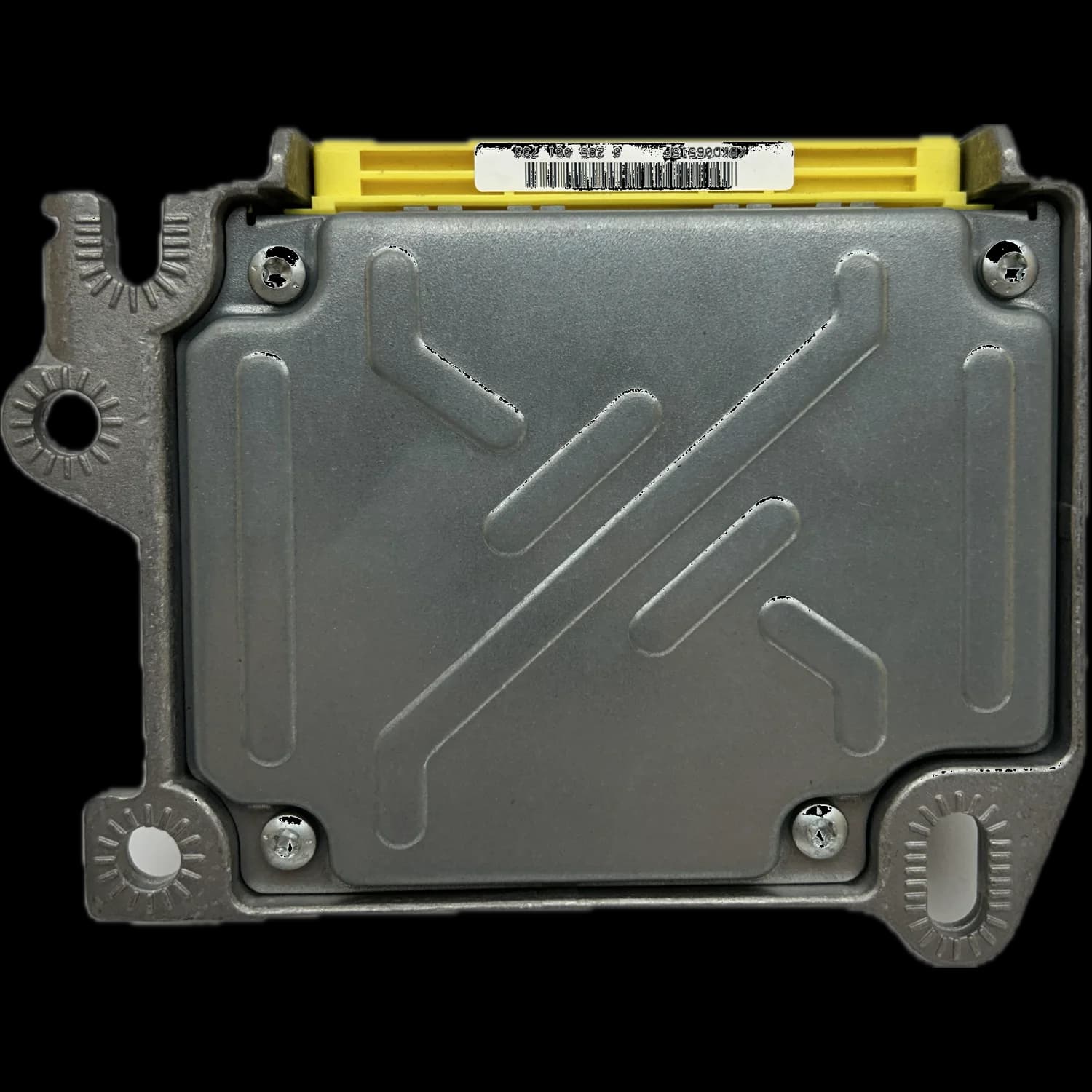

Centralina airbag con codice ricambio 3D0 909 601 E

Quale funzione ha la centralina airbag 3D0 909 601 E?

La centralina con il numero di parte 3D0 909 601 E è l'unità di controllo centrale del sistema di sicurezza passiva (SRS - Supplemental Restraint System) nei veicoli del gruppo Volkswagen, in particolare nei modelli di fascia alta. Elabora i dati dei sensori di accelerazione e pressione per attivare in caso di incidente airbag e pretensionatori pirotecnici delle cinture in modo preciso e tempestivo.

Come cervello del sistema di ritenuta, controlla in permanenza tutti i componenti collegati, dai sensori d'urto nella parte anteriore e laterale fino ai singoli moduli airbag e ai pretensionatori. Ogni irregolarità, che si tratti di un guasto elettrico o di un'avaria del sistema, viene riconosciuta immediatamente e segnalata dall'accensione della spia dell'airbag sul quadro strumenti.

Tecnicamente questa centralina nella rete di bordo viene indirizzata con l'indirizzo diagnostico 15 (Airbag). Negli strumenti di diagnosi come VCDS viene spesso identificata tramite il relativo file di etichetta DRV\3D0-909-601.lbl, a conferma del suo legame stabile con l'elettronica VAG.

Perché la centralina 3D0 909 601 E si guasta? Sintomi tipici di guasto

La causa più frequente del guasto della centralina 3D0 909 601 E è la memorizzazione di dati di crash dopo un incidente. Altre cause sono difetti elettronici interni, che vanno dai problemi di tensione ai guasti di comunicazione, nonché anomalie nei componenti periferici che causano voci di guasto permanenti.

Dopo un'attivazione degli airbag il dispositivo imposta un cosiddetto «Crash-Flag» nella memoria interna (EEPROM/Flash). Questa voce è permanente e non può essere cancellata con i normali tester d'officina. La centralina si blocca automaticamente per motivi di sicurezza e segnala un errore interno non cancellabile. Si tratta di una funzione voluta e non di un errore software.

Anche i difetti elettronici sulla scheda sono una causa frequente. Vi rientrano problemi di alimentazione, spesso documentati dal codice di guasto 00668 («Rete di bordo, morsetto 30»), cortocircuiti o interruzioni nei circuiti di accensione di airbag e pretensionatori, oppure una perdita completa della comunicazione tramite il bus CAN. Anche un'inversione di polarità della batteria può causare danni irreparabili.

Talvolta la causa si trova al di fuori della centralina, ma porta comunque al suo blocco. Contatti intermittenti dovuti a rotture di cavi sui pretensionatori (spesso causate dalla regolazione dei sedili) o un anello collettore difettoso del volante possono memorizzare nella centralina errori permanenti che richiedono una riparazione.

È importante notare che esistono varianti di questo numero di parte, come ad esempio 3D0 909 601 B o 3D0 909 601 F. Nei modelli premium affini di Bentley o Porsche ricorrono anche numeri simili come 3D0909601D/E, che possono presentare adattamenti hardware o software specifici della piattaforma.

Come si riconosce un difetto della centralina airbag 3D0 909 601 E?

Il sintomo più evidente di un difetto è la spia di controllo dell'airbag accesa in modo permanente sul quadro strumenti. Un altro chiaro segnale è la presenza di codici di guasto non cancellabili nella memoria guasti, che indicano un guasto interno della centralina o dati di crash memorizzati. In alcuni casi la centralina non è più raggiungibile tramite diagnosi.

La spia rossa dell'airbag è l'invito diretto del sistema a rivolgersi a un'officina. Segnala che i sistemi di sicurezza passiva potrebbero non funzionare o non funzionare correttamente in caso di incidente.

Leggendo la memoria guasti con uno strumento di diagnosi adeguato vengono visualizzati codici di guasto specifici. Dopo un incidente si tratta tipicamente di una voce come «Dati di crash memorizzati» o «Centralina bloccata». Altri errori indicano problemi di alimentazione o dei circuiti di accensione.

Un guasto totale si manifesta spesso con la centralina che non risponde più alle richieste diagnostiche. Il tentativo di stabilire un collegamento tramite l'indirizzo 15 non riesce, il che indica un grave difetto interno hardware o di comunicazione.

In quali veicoli è montata la centralina 3D0 909 601 E?

Questa centralina airbag è montata soprattutto nei veicoli di fascia alta e di lusso del gruppo Volkswagen. Da Airbag24 ripariamo il numero di parte 3D0 909 601 E, che è montato tra l'altro su modelli specifici di Bentley e Porsche. Anche sulla VW Phaeton è in uso questa centralina o una centralina di costruzione identica.

Da Airbag24 abbiamo riparato con successo questa centralina per i seguenti modelli:

Bentley: Continental GT (2a generazione, 2003-2013), Continental Supersports (Mk2), Continental GTC Speed (Mk1)

Porsche: Cayenne GTS (958)

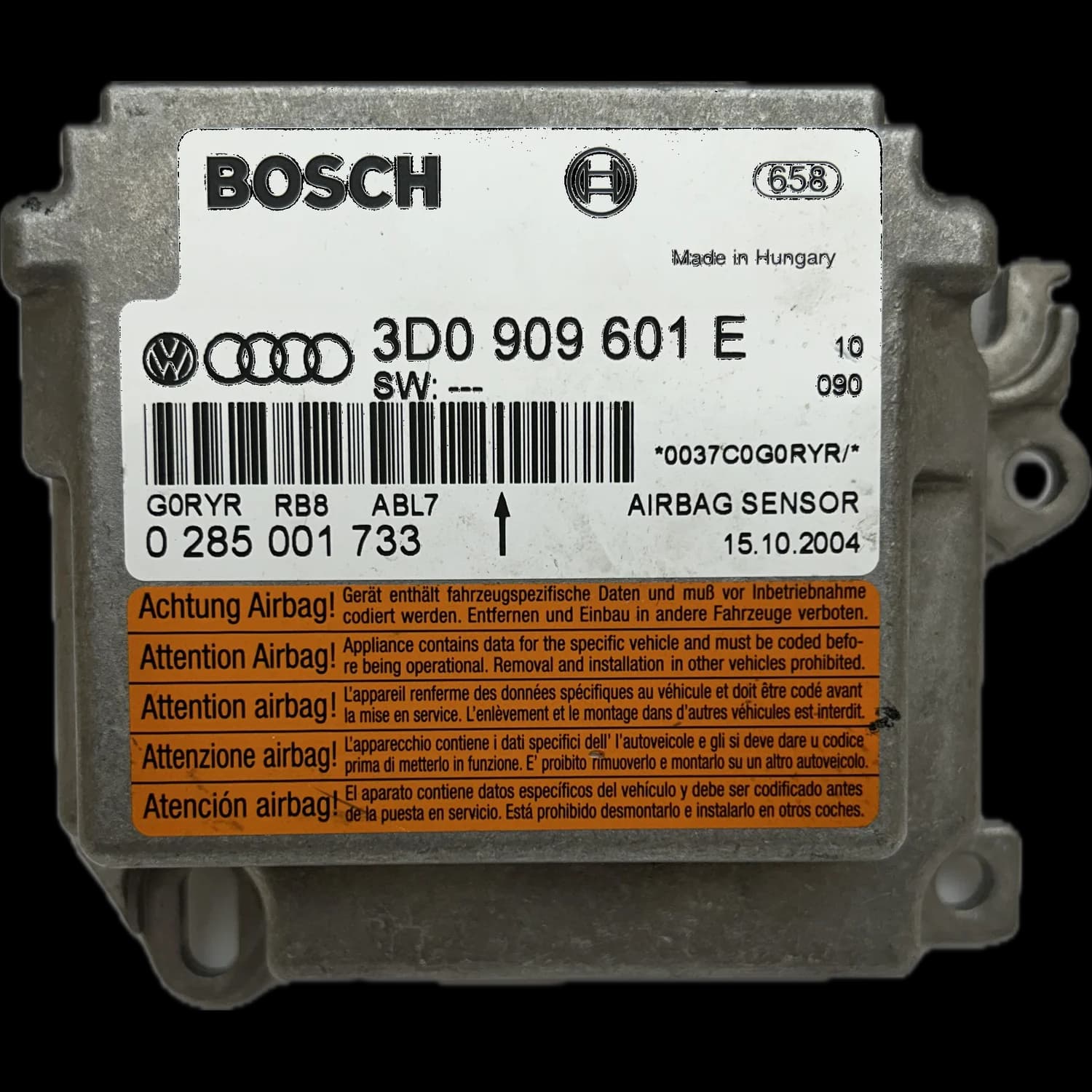

È essenziale confrontare sempre il numero di parte stampato sull'involucro per garantire la compatibilità.

Come si svolge la riparazione della centralina 3D0 909 601 E?

Il processo di riparazione presso Airbag24 è concepito per la massima sicurezza e affidabilità. Dopo il ricevimento della centralina non aperta viene effettuata un'analisi completa. A seconda del sintomo di guasto vengono azzerati professionalmente i dati di crash oppure eseguita una riparazione elettronica a livello di componenti. Test funzionali finali garantiscono la piena disponibilità all'uso, coperta da 2 anni di garanzia legale di conformità.

Innanzitutto viene eseguito un controllo di ingresso. I tecnici leggono la memoria guasti interna per verificare i problemi segnalati. Segue un controllo visivo della scheda e delle saldature per individuare danni evidenti.

In caso di dati di crash memorizzati, il contenuto della memoria dei chip EEPROM o Flash viene letto, il Crash-Flag viene rimosso e i dati ripuliti vengono riscritti sul chip. In caso di difetti elettronici, i componenti difettosi come resistori, condensatori o componenti SMD vengono localizzati al microscopio, dissaldati e sostituiti con componenti originali nuovi.

Dopo la riparazione la centralina viene verificata su un banco di prova dedicato per accertarne la piena funzionalità. Vengono simulati tutti gli ingressi dei sensori e le uscite dei circuiti di accensione. Solo quando tutti i test hanno esito positivo e la memoria guasti interna è vuota, il dispositivo viene rilasciato per la spedizione di ritorno. Riceve 2 anni di garanzia legale di conformità sulle nostre riparazioni.

Importante è far leggere la centralina prima dello smontaggio e documentare i codici di guasto. Dopo il rimontaggio la memoria guasti nel veicolo deve essere cancellata. In alcuni casi può essere necessaria una ricalibrazione dei sistemi collegati, come il sensore dell'angolo di sterzata.
