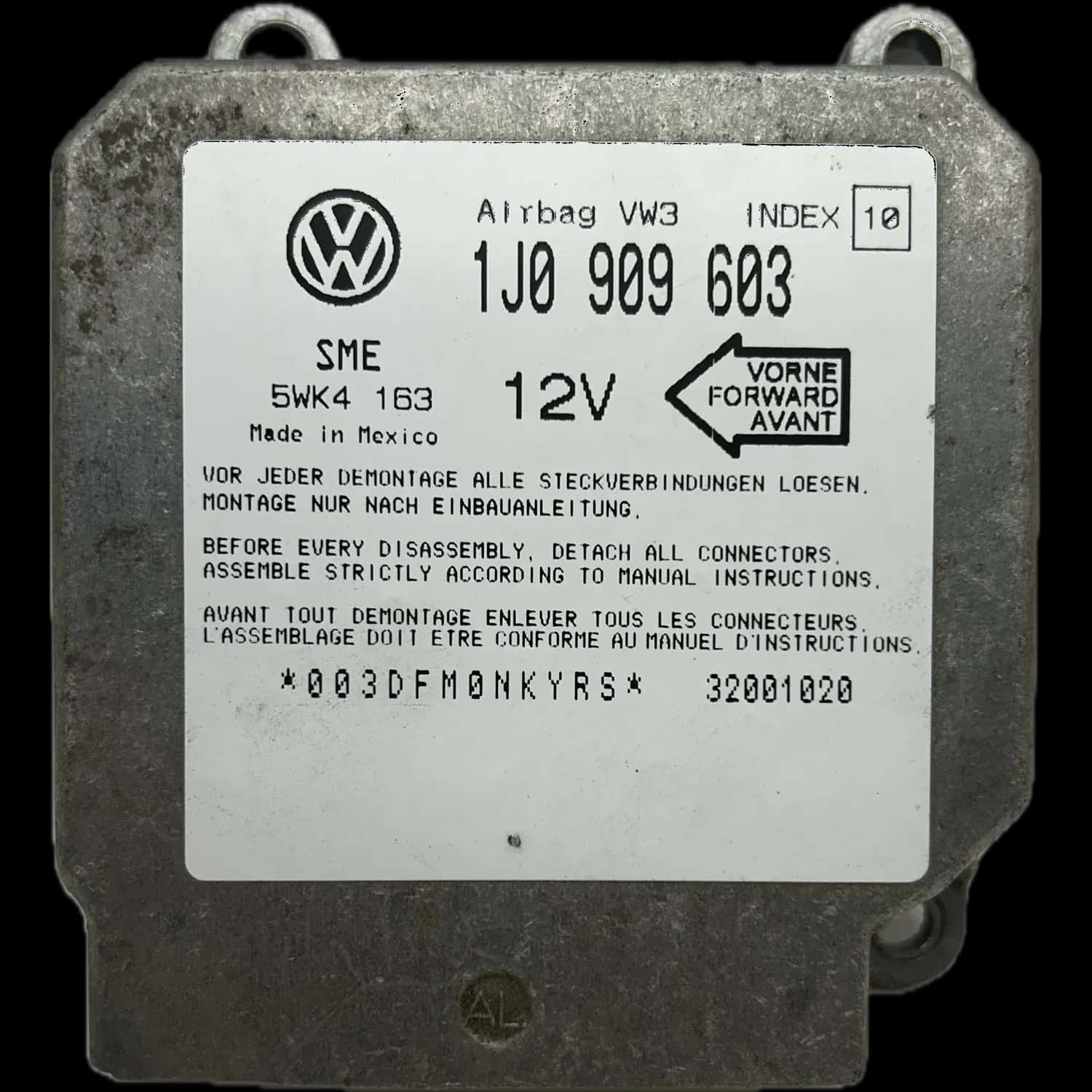

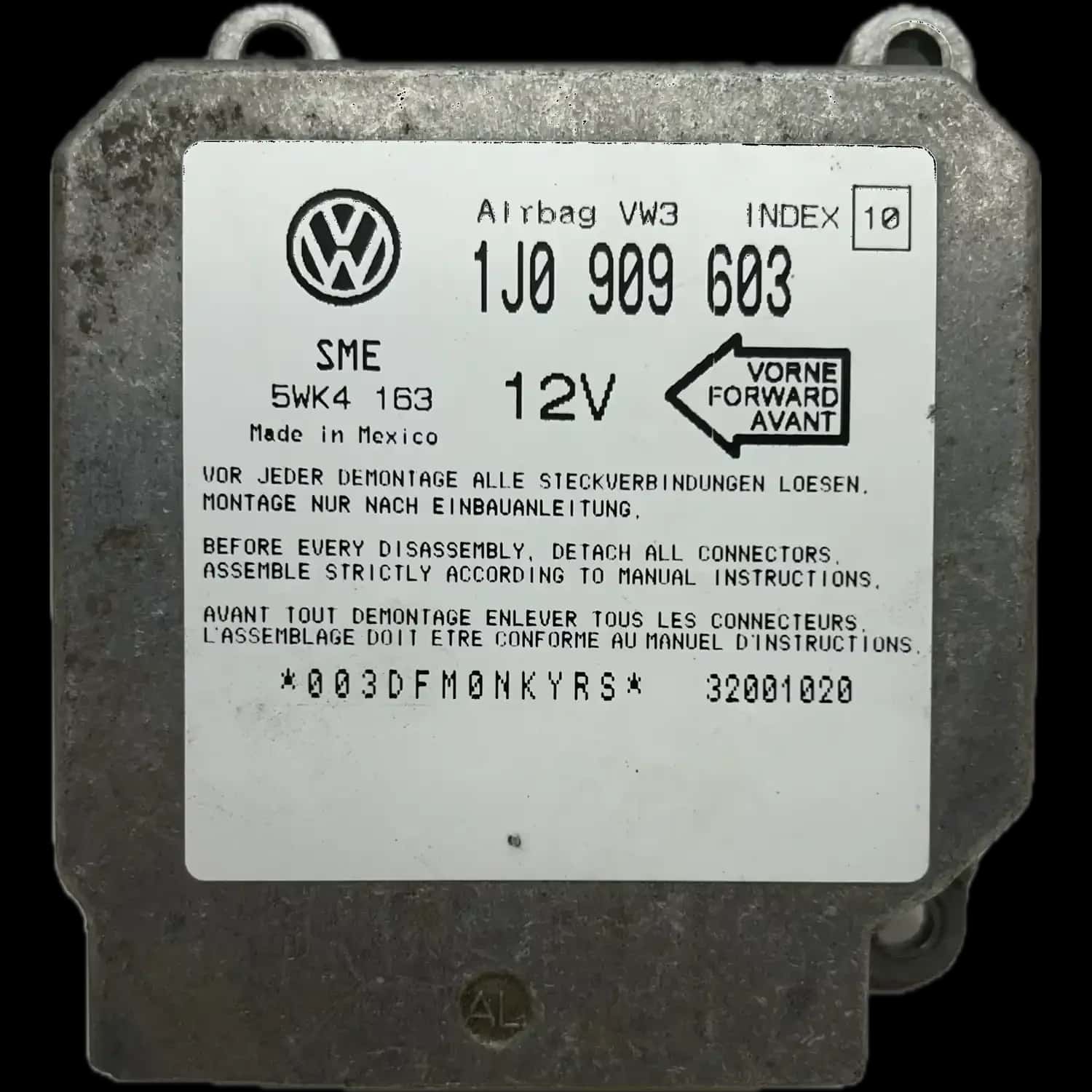

Quale funzione ha la centralina airbag 1J0 909 603?
La centralina airbag con numero di parte 1J0 909 603 è l'unità di controllo centrale del Supplemental Restraint System (SRS) in numerosi veicoli del Gruppo Volkswagen. Monitora continuamente tutti i sensori di impatto, i circuiti di accensione degli airbag, i pretensionatori ed l'elettronica interna. In caso di incidente attiva i sistemi di ritenuta e memorizza i dati di crash.
Da cervello del sistema di sicurezza passiva, questa centralina ha il compito di analizzare i segnali dei sensori di accelerazione nel veicolo. Decide in millisecondi se si verifica una collisione che richiede l'attivazione degli airbag anteriori o laterali ed i pretensionatori.
Contemporaneamente il dispositivo effettua continuamente autotest. Verifica le resistenze elettriche dei circuiti di accensione, la funzionalità dei sensori e l'alimentazione interna di tensione. Ogni errore rilevato viene immediatamente segnalato dall'accensione della spia di controllo airbag ed archiviato nella memoria errori.
Dopo un'attivazione la centralina memorizza permanentemente nel storage interno un cosiddetto dataset di crash. Questo dataset blocca la centralina per un ulteriore utilizzo ed assicura che la spia di avvertimento airbag rimanga permanentemente attiva fino a quando il dispositivo non viene riparato professionalmente o sostituito.
Perché la centralina 1J0 909 603 si guasta?
Un guasto della centralina 1J0 909 603 è solitamente causato da difetti hardware interni. La causa più frequente è un errore nella memoria interna (EEPROM/Flash) che comporta il codice errore permanente 65535. Altri motivi sono saldature corrose o fratturate dovute all'invecchiamento ed alle vibrazioni, nonché difetti nell'alimentazione interna di tensione.
I componenti elettronici sul circuito stampato, in particolare i chip di memoria, sono soggetti a un processo di invecchiamento. Nel tempo le strutture dati nella memoria EEPROM o Flash possono corrompersi, causando errori di checksum interni. Il sistema lo riconosce come un difetto critico e segnala l'errore 65535, che comporta una completa disattivazione del sistema airbag.
I carichi termici ed le vibrazioni costanti nel veicolo possono causare nel corso degli anni microscopici crepe nei collegamenti di saldatura, le cosiddette saldature fredde. Anche l'umidità che penetra nel veicolo può causare corrosione sul circuito stampato ed ai contatti dei connettori, interrompendo i percorsi elettronici.
Un'altra causa di guasto sono i difetti nella sezione di alimentazione della centralina. Regolatori di tensione difettosi o condensatori guasti possono causare errori di sottotensione, che a loro volta innescano l'errore interno 65535 o impediscono completamente la comunicazione con lo strumento diagnostico.
Come si riconosce un difetto nel 1J0 909 603?
Una centralina 1J0 909 603 difettosa si manifesta principalmente con una spia di controllo airbag accesa permanentemente nel quadro strumenti. La memoria errori in genere contiene il codice errore 65535 (centralina difettosa/errore memoria) che non può essere cancellato definitivamente. In alcuni casi la comunicazione con la centralina non è più possibile.
Il sintomo più evidente è la spia rossa di avvertimento airbag permanentemente accesa. Non si spegne dopo l'avvio del veicolo, indicando che l'intero sistema di ritenuta è disattivato per motivi di sicurezza.
Durante una diagnosi con uno strumento diagnostico officiale appropriato viene letto il codice errore 65535. Questo codice significa "centralina difettosa" oppure "errore memoria interno" ed indica direttamente un difetto interno irriparabile che richiede un intervento di riparazione.
Una caratteristica di questo difetto è che il codice errore 65535 non può essere cancellato. Immediatamente dopo il cancellamento l'errore riappare nella memoria, poiché la causa hardware sottostante persiste.
In alcuni casi il difetto può essere così grave che la centralina non risponde più alle richieste diagnostiche. Il tentativo di stabilire una connessione fallisce, il che complica la ricerca dei guasti ma indica comunque un guasto totale dell'elettronica di controllo.
In quali veicoli è installata la centralina 1J0 909 603?
La centralina airbag 1J0 909 603 ed le sue varianti sono installate in una vasta gamma di modelli del Gruppo Volkswagen. Ciò include diverse serie di Volkswagen, Seat, Skoda e Ford. Da Airbag24 ripariamo questa centralina per i veicoli elencati di seguito, dove l'indice appropriato (ad es. A, AH, AN) è specifico del veicolo.
Volkswagen: Polo II (86C), Multivan T4, Caravelle T4, Caddy (9KV), Golf 4 (1J), Beetle (1C)
Ford: Galaxy 1 ('95-'06)
Skoda: Pick-up (Mk1), Octavia Tour (Mk1), Octavia RS (Mk2), Octavia L&K (Mk4)
Seat: Ibiza 1 (021), Cordoba 1 (6K) & 2 (6L), Inca 1, Ibiza FR (Mk4), Ibiza Reference (Mk5)
Come si svolge la riparazione del 1J0 909 603 presso Airbag24?
Da Airbag24 la riparazione del 1J0 909 603 segue un processo collaudato. Dopo l'invio ed l'analisi di ricezione la centralina viene controllata a livello di componenti. I componenti difettosi come chip di memoria o regolatori di tensione vengono sostituiti, le saldature fredde vengono riprese ed la struttura della memoria corretta. Un test di chiusura al banco di prova assicura la funzionalità, inclusa una garanzia di 12 mesi.
Il processo inizia con la rimozione corretta della centralina dal veicolo ed l'invio ad Airbag24, idealmente con un protocollo diagnostico. In laboratorio il dispositivo viene aperto ed sottoposto ad un esame ottico ed elettrico preciso per individuare la causa esatta del difetto.
Segue la vera ed propria riparazione. A seconda dei risultati vengono sostituiti componenti difettosi come regolatori di tensione, condensatori o IC driver. Un passaggio centrale è la riparazione della struttura di memoria, in cui i dati errati nell'EEPROM vengono corretti ed i dataset di crash non validi vengono rimossi nel rispetto dei limiti di legge. Le saldature fredde vengono riprese professionalmente per garantire una connessione duratura.
Dopo la riparazione ogni centralina viene testata su un banco di prova speciale. Qui vengono simulati tutti i segnali dei circuiti sensore ed accensione per verificare la corretta funzionalità della logica interna ed della comunicazione diagnostica. Solo dopo il test positivo il dispositivo viene rilasciato per la spedizione di ritorno. Poiché il dispositivo originale viene riparato, le codifiche specifiche del veicolo vengono mantenute, il che rende una riprogrammazione dispendiosa dopo l'installazione in genere superflua.
Quali opzioni di spedizione offre Airbag24?
Per inviare la vostra centralina ad Airbag24 potete inviarla gratuitamente da soli oppure prenotare un ritiro mediante UPS. Dopo la riparazione offriamo diverse opzioni di reso: spedizione UPS Standard gratuita, spedizione UPS Express opzionale ed entrambe le varianti con contrassegno. È possibile anche un ritiro in loco.
Per la spedizione di andata avete due opzioni comode. Potete inviare il pacco da soli oppure utilizzare il servizio di ritiro UPS, che ritira il vostro pacco in una posizione scelta.
Per il reso dopo la riparazione riuscita avete le seguenti opzioni:
Spedizione UPS Standard gratuita (tempo di consegna 1-3 giorni lavorativi).
Spedizione UPS Express per una consegna più veloce (1-2 giorni lavorativi).
Spedizione UPS Standard con contrassegno (1-3 giorni lavorativi).
Spedizione UPS Express con contrassegno (1-2 giorni lavorativi).
Inoltre esiste la possibilità del ritiro in loco presso la nostra filiale.
